Trong các hệ thống cấp nước, tăng áp và phòng cháy chữa cháy hiện nay, việc duy trì áp suất ổn định luôn là yếu tố then chốt giúp hệ thống vận hành an toàn và hiệu quả. Một trong những thiết bị đóng vai trò quan trọng trong nhiệm vụ này chính là bơm bù áp trục đứng. Vậy bơm bù áp trục đứng là gì, có cấu tạo ra sao và vì sao dòng bơm này lại được sử dụng phổ biến trong nhiều công trình dân dụng và công nghiệp? Cùng tìm hiểu chi tiết trong bài viết sau!

Bơm bù áp trục đứng là gì?

Bơm bù áp trục đứng là loại máy bơm được thiết kế với trục động cơ đặt theo phương thẳng đứng, chuyên dùng để duy trì và ổn định áp suất trong hệ thống đường ống. Bơm thường có công suất nhỏ đến trung bình, lưu lượng không lớn nhưng áp lực ổn định, hoạt động tự động dựa trên sự thay đổi áp suất trong hệ thống. Trong thực tế, bơm bù áp trục đứng không có nhiệm vụ cấp nước chính mà chủ yếu bù lại phần áp suất bị suy giảm do rò rỉ nhỏ, tiêu thụ nước hoặc thay đổi điều kiện vận hành của hệ thống.

Khác bơm bù áp truyền thống trục nằm ngang, dễ bảo trì nhưng chiếm nhiều diện tích hơn, bơm trục đứng thường hoạt động êm hơn, ít rung lắc hơn nên được sử dụng nhiều trong các hệ thống hiện đại, đặc biệt là tòa nhà cao tầng và hệ thống PCCC tiêu chuẩn.

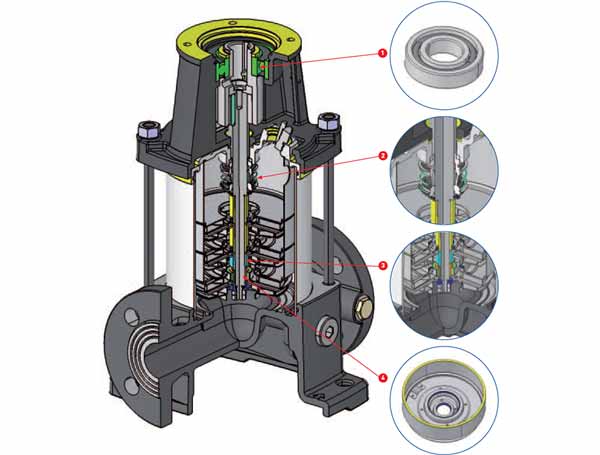

Cấu tạo của bơm bù áp trục đứng

Bơm bù áp trục đứng có cấu tạo tương đối đơn giản nhưng được thiết kế tối ưu cho khả năng tạo áp ổn định và vận hành liên tục. Các bộ phận chính của bơm bao gồm:

- Thân bơm: Thân bơm là bộ phận bao bọc và bảo vệ các chi tiết bên trong, đồng thời dẫn hướng dòng nước trong quá trình vận hành. Thân bơm bù áp trục đứng thường được thiết kế dạng trụ, có khả năng chịu áp lực cao và hạn chế rung động. Đây là bộ phận ảnh hưởng trực tiếp đến độ bền và khả năng làm việc ổn định của bơm.

- Động cơ (motor): Động cơ là bộ phận cung cấp năng lượng cho toàn bộ hoạt động của bơm. Motor bơm bù áp trục đứng thường là động cơ điện, được lắp trực tiếp trên thân bơm theo phương thẳng đứng. Động cơ có nhiệm vụ truyền chuyển động quay xuống trục bơm, giúp cánh bơm hoạt động và tạo ra áp suất cần thiết.

- Cánh bơm: Cánh bơm là bộ phận trực tiếp tạo ra áp lực nước. Khi cánh bơm quay, nước được hút vào và đẩy ra với áp suất cao hơn. Trong bơm bù áp trục đứng, cánh bơm thường có thiết kế chính xác, tối ưu cho việc duy trì áp suất ổn định thay vì tạo lưu lượng lớn.

- Trục bơm: Trục bơm có nhiệm vụ truyền chuyển động từ động cơ đến cánh bơm. Do thiết kế trục đứng, trục bơm phải đảm bảo độ thẳng, độ cứng và khả năng chịu tải tốt để bơm vận hành ổn định, hạn chế rung lắc và mài mòn trong quá trình sử dụng lâu dài.

- Phớt cơ khí: Phớt cơ khí là chi tiết quan trọng giúp ngăn nước rò rỉ từ buồng bơm ra ngoài tại vị trí tiếp giáp giữa trục bơm và thân bơm. Phớt cơ khí chất lượng cao giúp tăng tuổi thọ bơm, giảm hao mòn và đảm bảo bơm hoạt động an toàn, liên tục.

- Đầu hút - đầu xả: Đầu hút là vị trí nước đi vào bơm, trong khi đầu xả là nơi nước được đẩy ra hệ thống. Ở bơm bù áp trục đứng, đầu hút và đầu xả được thiết kế hợp lý để tối ưu dòng chảy, giảm tổn thất áp suất và nâng cao hiệu suất vận hành.

Nguyên lý hoạt động của bơm bù áp trục đứng

Bơm bù áp trục đứng hoạt động với mục tiêu chính là duy trì áp suất ổn định trong hệ thống đường ống, đặc biệt là khi áp lực giảm do tiêu thụ nước hoặc rò rỉ nhẹ. Khi áp suất trong đường ống thấp hơn mức cài đặt, bơm sẽ tự động khởi động, tăng áp lực nước và đưa áp suất về mức ổn định. Khi áp suất đạt đến mức tối đa đã định, bơm sẽ dừng hoạt động, tránh hiện tượng tăng áp quá mức và bảo vệ hệ thống khỏi hư hỏng.

Nguyên lý hút - đẩy của bơm bù áp trục đứng dựa vào cơ chế cánh bơm quay tạo lực ly tâm, giúp hút nước từ đầu hút vào buồng bơm và đẩy ra đầu xả với áp suất cao hơn. Quá trình này diễn ra liên tục khi bơm vận hành. Cánh bơm xoay theo trục thẳng đứng, tạo dòng chảy ổn định và giảm hiện tượng rung lắc, từ đó duy trì áp suất ổn định trên toàn hệ thống.

Một trong những đặc điểm quan trọng của bơm bù áp trục đứng là khả năng vận hành tự động khi kết hợp với rơ-le áp suất hoặc biến tần. Cụ thể:

- Rơ-le áp suất: Giám sát áp suất trong đường ống, gửi tín hiệu để bơm khởi động khi áp suất giảm và tắt khi áp suất đạt mức tối đa.

- Biến tần (VFD): Điều chỉnh tốc độ động cơ theo áp suất thực tế, giúp bơm vận hành êm ái, tiết kiệm điện và tránh các cú sốc áp lực.

Nhờ cơ chế này, hệ thống luôn duy trì áp suất ổn định mà không cần thao tác thủ công, đồng thời kéo dài tuổi thọ của bơm và các thiết bị liên quan.

Ví dụ: Trong hệ thống PCCC, nếu đường ống bị rò rỉ nhỏ hoặc áp suất giảm do một phần van mở thử nghiệm, bơm bù áp trục đứng sẽ tự động chạy để duy trì áp lực, đảm bảo nước luôn sẵn sàng cho các đầu phun mà không cần sự can thiệp của nhân viên vận hành.

Đánh giá ưu nhược điểm của bơm bù áp trục đứng

Trước khi quyết định lựa chọn bơm bù áp trục đứng cho hệ thống của mình, bạn nên nắm rõ ưu nhược điểm của loại bơm này. Hiểu rõ những điểm mạnh và hạn chế sẽ giúp bạn chọn được sản phẩm phù hợp, đảm bảo vận hành ổn định và kéo dài tuổi thọ thiết bị.

1. Ưu điểm của bơm trục đứng

Bơm bù áp trục đứng được sử dụng phổ biến trong nhiều công trình dân dụng và công nghiệp nhờ những ưu điểm:

- Thiết kế nhỏ gọn, tiết kiệm diện tích lắp đặt: Do trục đặt thẳng đứng, bơm chiếm rất ít không gian ngang, rất phù hợp cho các phòng bơm nhỏ hoặc tòa nhà cao tầng nơi diện tích hạn chế.

- Hoạt động ổn định, ít rung lắc: Nhờ thiết kế trục thẳng đứng và cân bằng tốt các bộ phận bên trong, bơm bù áp trục đứng hầu như không có tiếng ồn khi vận hành, hạn chế rung động truyền ra đường ống và các thiết bị xung quanh, tạo môi trường vận hành êm ái hơn so với bơm trục ngang truyền thống.

- Hiệu suất cao: Bơm trục đứng được thiết kế để duy trì áp lực ổn định trong hệ thống, đáp ứng tốt nhu cầu bù áp mà không cần vận hành liên tục với công suất lớn. Điều này giúp tiết kiệm điện năng và kéo dài tuổi thọ của bơm cũng như các thiết bị đi kèm.

- Dễ tích hợp vào hệ thống PCCC, cấp nước: Nhờ cơ chế vận hành tự động khi kết hợp rơ-le áp suất hoặc biến tần, bơm có thể khởi động hoặc dừng mà không cần thao tác thủ công, giúp hệ thống luôn sẵn sàng vận hành và đảm bảo an toàn cho người sử dụng.

2. Nhược điểm của bơm bù áp trục đứng

Bên cạnh những ưu điểm, bơm bù áp trục đứng cũng có một số nhược điểm cần lưu ý.

- Giá thành cao hơn so với một số dòng bơm khác:  Giá của máy bơm bù áp trục đứng cao hơn so với bơm trục ngang hoặc bơm tăng áp mini. Điều này xuất phát từ thiết kế trục đứng, động cơ mạnh mẽ hơn và vật liệt chế tạo chịu áp lực cao, khiến chi phí đầu tư ban đầu lớn hơn.

- Khó bảo trì hơn bơm trục ngang: Các chi tiết như cánh bơm, phớt cơ khí và trục bơm được bố trí theo chiều dọc nên khi tháo lắp đòi hỏi kỹ thuật viên phải có kinh nghiệm và thực hiện đúng quy trình. Nếu bảo dưỡng không đúng cách, dễ gây hỏng phớt, trục hoặc cánh bơm.

- Yêu cầu lắp đặt đúng kỹ thuật để đảm bảo tuổi thọ: Nếu đặt bơm lệch trục, thiếu hệ thống chống rung hoặc kết nối sai áp suất, bơm có thể bị rung, mài mòn nhanh hoặc giảm tuổi thọ động cơ. Chính vì vậy, việc lắp đặt và vận hành theo đúng hướng dẫn của nhà sản xuất là cực kỳ quan trọng.

Ứng dụng của bơm bù áp trục đứng

Bơm bù áp trục đứng được đánh giá là giải pháp hiệu quả để duy trì áp suất ổn định trong nhiều loại hệ thống nước, từ dân dụng đến công nghiệp. Nhờ thiết kế nhỏ gọn, vận hành êm ái và khả năng tự động điều chỉnh áp suất, loại bơm này có thể được lắp đặt trong nhiều môi trường khác nhau, đảm bảo hệ thống luôn hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Dưới đây là một số ứng dụng phổ biến:

- Bơm bù áp cho hệ thống phòng cháy chữa cháy (PCCC): Trong các hệ thống PCCC, việc duy trì áp suất đường ống luôn đủ mạnh là cực kỳ quan trọng. Bơm bù áp trục đứng giúp bù áp lực khi áp suất trong đường ống giảm do rò rỉ hoặc thử nghiệm van, đảm bảo nước luôn sẵn sàng cho các đầu phun và vòi chữa cháy. Nhờ cơ chế tự động khởi động/ngắt dựa trên rơ-le áp suất, bơm trục đứng giúp hệ thống PCCC hoạt động liên tục, đáng tin cậy mà không cần thao tác thủ công.

- Hệ thống cấp nước sinh hoạt tòa nhà cao tầng: Trong các tòa nhà cao tầng, áp suất nước thường giảm ở các tầng cao khi nhiều người sử dụng đồng thời. Bơm bù áp trục đứng tăng áp lực nước lên mức ổn định, giúp vòi nước ở mọi tầng hoạt động bình thường. Thiết kế nhỏ gọn của bơm còn giúp tiết kiệm không gian phòng bơm và dễ dàng lắp đặt trong các tòa nhà hiện đại.

- Hệ thống tăng áp - ổn định áp lực đường ống: Bơm bù áp trục đứng được sử dụng để tăng áp và ổn định áp lực trong các đường ống dài hoặc phức tạp, đảm bảo dòng nước đi đều và áp suất không giảm mạnh tại các điểm xa nguồn. Nhờ cơ chế tự động vận hành theo tín hiệu áp suất, bơm giúp hệ thống duy trì áp lực ổn định, tránh hiện tượng tụt áp hoặc tăng áp đột ngột, bảo vệ van, ống và các thiết bị khác.

Bơm bù áp trục đứng được sử dụng để tăng áp và ổn định áp lực trong các đường ống dài hoặc phức tạp, đảm bảo dòng nước đi đều và áp suất không giảm mạnh tại các điểm xa nguồn. Nhờ cơ chế tự động vận hành theo tín hiệu áp suất, bơm giúp hệ thống duy trì áp lực ổn định, tránh hiện tượng tụt áp hoặc tăng áp đột ngột, bảo vệ van, ống và các thiết bị khác. Tuy có chi phí đầu tư ban đầu cao hơn và yêu cầu lắp đặt đúng kỹ thuật, nhưng những lợi ích về ổn định áp lực, vận hành êm ái và tích hợp dễ dàng vào hệ thống hiện đại khiến bơm bù áp trục đứng trở thành lựa chọn ưu tiên trong nhiều ứng dụng. Hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và công dụng của bơm sẽ giúp bạn lựa chọn và vận hành hệ thống bơm bù áp trục đứng hiệu quả, an toàn và bền bỉ.
